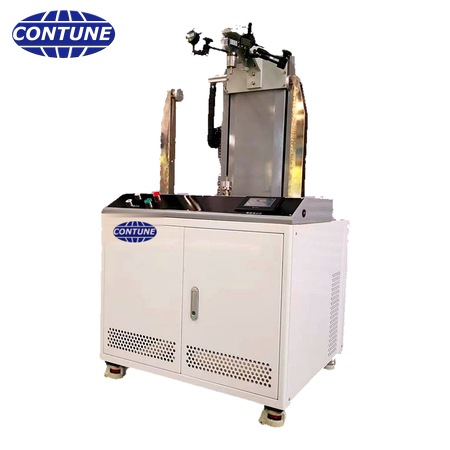

Dispositivo de comprobación de desviaciones axiales y radiales para aisladores de disco de cerámica y vidrio — IEC 60383-1
El dispositivo de comprobación de desviaciones CT-AD26 realiza la comprobación dimensional de la norma IEC 60383-1 en elementos de aislador de disco de cerámica y vidrio: diámetro del disco, altura estructural, desviación axial y desviación radial, con medición digital y cálculo automático de las desviaciones máxima y mínima.
El dispositivo de comprobación de desviaciones para aisladores CT-AD26 realiza la comprobación dimensional de los elementos de aislador de disco de cerámica y vidrio conforme a la norma IEC 60383-1 — cláusula 17, verificación de las dimensiones, y cláusula 22, verificación de los desplazamientos axial, radial y angular. Un solo dispositivo mide el diámetro del disco, la altura estructural, la desviación axial y la desviación radial del elemento. Lo utilizan los fabricantes de aisladores de disco, las compañías eléctricas y los laboratorios eléctricos para la inspección de recepción y para los ensayos de tipo y rutinarios.
¿Por qué es necesaria la comprobación dimensional de un elemento de aislador?
La comprobación dimensional es uno de los ensayos básicos, de muestra y rutinarios, de un elemento de aislador de cadena. El diámetro de la campana, la altura estructural del elemento y las desviaciones axial y radial del elemento deben estar todos dentro de los límites fijados por la norma; de lo contrario el elemento no puede montarse en una cadena y no puede aceptarse.
¿Qué comprueba el CT-AD26?
Un solo utillaje cubre toda la comprobación dimensional exigida por la norma:
- Diámetro del disco (de la campana) — hasta 500 mm
- Altura estructural — alcance efectivo no inferior a 400 mm
- Desviación axial del elemento
- Desviación radial del elemento
¿Cómo se miden las desviaciones?
El dispositivo de medición es de tipo visualización digital de alta precisión, por lo que la lectura es directa y exacta y puede ponerse a cero en cualquier posición especificada. Para la desviación axial y la desviación radial, el equipo calcula automáticamente la desviación máxima y la desviación mínima, sin necesidad de cálculos manuales tediosos.
¿Qué aisladores se pueden comprobar?
El dispositivo es aplicable a elementos de aislador de disco de cerámica y vidrio de 70 kN, 160 kN, 210 kN, 300 kN, 420 kN y 550 kN, es decir, a los tamaños de acoplamiento 16, 20, 24, 28, 32 y 36, sobre un solo elemento.
¿Cómo está construido el dispositivo?
El bastidor principal está fabricado con perfil de aluminio industrial y consta de un mecanismo de pretensado, un dispositivo de elevación, un resguardo de protección, piezas de fijación y el dispositivo de medición del diámetro. El dispositivo de medición del diámetro está construido con cojinetes lineales de precisión, y el dispositivo de desplazamiento y posicionamiento emplea un mini volante con una guía lineal de alta precisión. Las piezas están soldadas, taladradas y fresadas, lo que garantiza la precisión de mecanizado y simplifica la instalación. Un sensor de marca reconocida proporciona un conteo preciso y fiable, y el cabezal de visualización digital es sencillo de manejar.
Ligero y móvil — sin alimentación de red
El dispositivo es lo bastante ligero para desplazarlo y el dispositivo de medición no necesita ninguna alimentación eléctrica externa. Por tanto, puede llevarse allí donde están las muestras, sin que éstas deban transportarse hasta la máquina.
¿Quién utiliza este dispositivo de comprobación de desviaciones?
Lo utilizan los fabricantes de aisladores de disco, las compañías eléctricas y los laboratorios eléctricos para la inspección de recepción de los elementos adquiridos y para la comprobación dimensional en los ensayos de tipo y rutinarios.
Servicio posventa
- Un año de garantía del equipo
- Servicio permanente y gratuito de actualización del software
Acerca de Contune International Co., Ltd
Contune International Co., Ltd es uno de los fabricantes más potentes de máquinas de ensayo y máquinas de producción para la industria del aislador eléctrico. Contamos con ingenieros mecánicos y técnicos con experiencia en la producción de aisladores, así como años de experiencia en diseño, desarrollo, producción y servicio de maquinaria, lo que nos permite comprender mejor los aisladores y las normas aplicables. Nuestras máquinas se adaptan a los distintos tipos de ensayo de las normas técnicas IEC, ANSI, BS y DIN, y nuestras máquinas de producción para aisladores poliméricos —como la máquina de engastar, la máquina de enhebrar campanas, la máquina de vulcanizar y el marcador láser— son ampliamente utilizadas por decenas de fabricantes de aisladores en China y en el extranjero.
Normas aplicadas
- IEC 60383-1 — Aisladores para líneas aéreas con tensión nominal superior a 1000 V — Parte 1: Elementos de aisladores de cerámica o de vidrio para sistemas de corriente alterna — Definiciones, métodos de ensayo y criterios de aceptación (cláusula 17 — Verificación de las dimensiones; cláusula 22 — Verificación de los desplazamientos axial, radial y angular)
- GB/T 1001.1-2003 — Aisladores para líneas aéreas con tensión nominal superior a 1000 V — Parte 1: Elementos de aisladores de cerámica o de vidrio para sistemas de corriente alterna — Definiciones, métodos de ensayo y criterios de aceptación
- Guía de inspección de materiales para redes eléctricas (edición 2017) — Capítulo 25: Aisladores de disco de cerámica y vidrio, comprobación dimensional, clase C
Procedimiento de ensayo
El elemento de aislador de disco de cerámica o vidrio se monta en el dispositivo. El diámetro del disco (de la campana) y la altura estructural se miden directamente. Las desviaciones axial y radial se miden con comparadores digitales: el comparador se pone a cero en la posición especificada, se comprueba el elemento y el dispositivo calcula automáticamente la desviación máxima y la desviación mínima, de modo que el resultado se lee directamente, sin cálculo manual.
Especificaciones técnicas
| Modelo | CT-AD26 |
| Tipo de ensayo | Comprobación dimensional — diámetro del disco, altura estructural, desviación axial, desviación radial |
| Dimensiones totales | 850 × 740 × 1540 mm |
| Rango de medición de la desviación axial / radial | 0 – 25,4 mm |
| Exactitud de medición | 0,01 mm |
| Capacidad de comprobación de la desviación | No inferior a 5 mm |
| Alcance efectivo del dispositivo de altura estructural | No inferior a 400 mm |
| Diámetro máximo de campana medible | Hasta 500 mm |
| Elementos de aislador aplicables | 70 kN, 160 kN, 210 kN, 300 kN, 420 kN, 550 kN |
| Designaciones de pasador aplicables | 16, 20, 24, 28, 32, 36 |
| Probetas aplicables | Elementos de aislador de disco de cerámica y vidrio, un solo elemento |
| Construcción principal | Bastidor de perfil de aluminio industrial; mecanismo de pretensado; dispositivo de elevación; resguardo de protección; piezas de fijación; dispositivo de medición del diámetro con cojinetes lineales de precisión |
| Dispositivo de desplazamiento y posicionamiento | Mini volante con guía lineal de alta precisión |
| Alimentación | No necesaria para el dispositivo de medición (tipo visualización digital) |
| Suministro | Bastidor principal incluidos chasis, volante, etc. — 1 juego; comparador digital 0–25,4 mm — 2 juegos; soporte magnético de comparador WCZ-6B (0–350 mm) — 2 juegos; calibre rótula-bola 16 / 20 / 24 / 28 / 32 — 1 juego cada uno; documentación adjunta (manual de usuario, lista de embalaje, certificado de conformidad) — 1 ejemplar cada uno |
