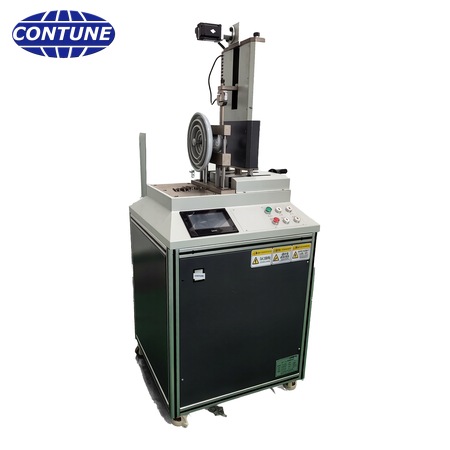

Máquina de ensayo de pasador de bloqueo (chaveta) para aisladores de rótula y horquilla — IEC 60383-1
La máquina de ensayo de pasador de bloqueo CT-LP26 verifica el sistema de bloqueo de los aisladores de rótula y horquilla según la norma IEC 60383-1. La carga de tracción se aplica a lo largo del eje del pasador hasta que éste se desliza, y la carga máxima se registra automáticamente.
La máquina de ensayo de pasador de bloqueo CT-LP26 — también denominada comprobador de chaveta — verifica el sistema de bloqueo de los aisladores de rótula y horquilla conforme a la norma IEC 60383-1. La carga de tracción se aplica a lo largo del eje del pasador de bloqueo y se incrementa gradualmente hasta que el pasador se desliza fuera de su alojamiento, y la carga máxima se registra automáticamente. La utilizan los fabricantes de aisladores de vidrio, de aisladores de porcelana (cerámicos) y de aisladores compuestos, así como los laboratorios de ensayos eléctricos y las compañías eléctricas.
¿Qué es el pasador de bloqueo (chaveta) de un aislador?
El pasador de bloqueo — también llamado chaveta o clip de bloqueo — es la pieza pequeña pero decisiva de una cadena de aisladores con acoplamiento de rótula y horquilla. Bloquea la unión entre los elementos del aislador y los herrajes metálicos e impide que el acoplamiento salga de su alojamiento.
¿Qué verifica el ensayo del pasador de bloqueo?
En la norma IEC 60383-1 el ensayo de muestra correspondiente es la verificación del sistema de bloqueo: el pasador de bloqueo debe soportar la carga de tracción especificada, aplicada a lo largo del eje del pasador, sin deslizarse fuera del acoplamiento. En la CT-LP26 la carga se aplica a lo largo del eje del pasador y se incrementa gradualmente hasta que el pasador empieza a deslizarse, de modo que el valor último se mide y se registra como resultado del ensayo.
¿Cómo se aplica la carga de tracción a un pasador en R y a un pasador en W?
Para un pasador en R, un dispositivo adecuado aplica la carga de tracción a lo largo del eje del pasador, sobre el ojo del pasador.
Para un pasador en W, una barra de acero rectangular de sección F5×T, según la norma JB/T 8181, aplica la carga a lo largo del eje sobre los dos extremos en arco del pasador en forma de W.
¿Qué aisladores se pueden ensayar?
Una sola máquina cubre los pasadores de bloqueo de los elementos de aislador de 70 kN, 120 kN, 210 kN, 300 kN, 420 kN y 550 kN, es decir, las designaciones de pasador 16, 20, 24, 28, 32 y 36 especificadas en la norma JB/T 8181.
- Aislador de disco de vidrio y aislador de disco de porcelana (cerámico) — un elemento, o dos elementos acoplados en serie
- Aislador compuesto (polimérico) de tensión — sistema de bloqueo de un solo aislador
¿Cómo está construida la máquina?

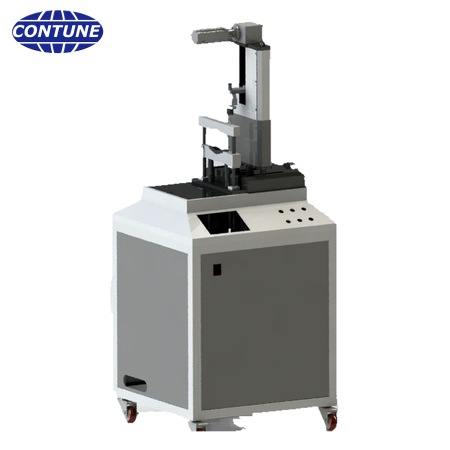

El bastidor principal está fabricado con perfil de aluminio industrial y se ensambla a partir de piezas soldadas, taladradas y fresadas, lo que garantiza la precisión de mecanizado y simplifica la instalación. La unidad de tracción se compone de gancho, célula de carga, volante y cojinete lineal de precisión; el dispositivo de desplazamiento y posicionamiento emplea un mini volante con una guía lineal de alta precisión. Un PLC de marca reconocida y un terminal con pantalla táctil integrada proporcionan un conteo preciso y un manejo sencillo, y el valor de pico se muestra directamente en pantalla. Un resguardo de protección y un sistema completo de control y protección de seguridad mantienen protegidos tanto al operario como al equipo en todas las condiciones de trabajo.
¿Quién utiliza este comprobador de pasadores de bloqueo?
Lo utilizan los fabricantes de aisladores de vidrio, de aisladores de porcelana y de aisladores compuestos, así como los laboratorios de ensayos eléctricos y las compañías eléctricas, para la verificación de tipo, de muestra y rutinaria del sistema de bloqueo de los aisladores.
Servicio posventa
- Un año de garantía del equipo
- Actualización permanente y gratuita del software
- Asistencia técnica gratuita durante 3 años; servicio de consultoría técnica de pago a partir del 4º año
Acerca de Contune International Co., Ltd
Contune International Co., Ltd diseña y fabrica máquinas de ensayo y máquinas de producción para la industria del aislador eléctrico. Con ingenieros mecánicos y técnicos con experiencia en la producción de aisladores, conocemos los aisladores y las normas aplicables, y nuestros equipos de ensayo están concebidos para los procedimientos de ensayo de las normas IEC, ANSI, BS y DIN.
Normas aplicadas
- IEC 60383-1 — Aisladores para líneas aéreas con tensión nominal superior a 1000 V — Parte 1: Elementos de aisladores de cerámica o de vidrio para sistemas de corriente alterna — Definiciones, métodos de ensayo y criterios de aceptación (verificación del sistema de bloqueo)
- JB/T 8181-1999 — Pasadores de bloqueo para acoplamientos de rótula y horquilla de elementos de aisladores de cadena
- GB/T 4056-2008 — Dimensiones de conexión para acoplamientos de rótula y horquilla de elementos de aisladores de cadena
- GB/T 1001.1-2003 — Aisladores para líneas aéreas con tensión nominal superior a 1000 V — Parte 1: Elementos de aisladores de cerámica o de vidrio para sistemas de corriente alterna — Definiciones, métodos de ensayo y criterios de aceptación
- GB/T 19443-2004 — Aisladores para líneas aéreas con tensión nominal superior a 1000 V — Elementos de aisladores de cerámica o de vidrio para sistemas de corriente continua — Definiciones, métodos de ensayo y criterios de aceptación
- GB/T 19519-2004 — Aisladores compuestos para líneas aéreas de corriente alterna con tensión nominal superior a 1000 V — Definiciones, métodos de ensayo y criterios de aceptación
Procedimiento de ensayo
La carga de tracción se aplica a lo largo del eje del pasador de bloqueo y se incrementa gradualmente hasta que el pasador se desliza fuera de su alojamiento. Para un pasador en R, la carga actúa sobre el ojo del pasador; para un pasador en W, una barra de acero rectangular de sección F5×T (JB/T 8181) actúa sobre los dos extremos en arco del pasador en forma de W. La carga de pico se captura y se muestra automáticamente, de modo que el valor de deslizamiento se lee directamente sin apreciación manual.
Especificaciones técnicas
| Modelo | CT-LP26 |
| Tipo de ensayo | Ensayo de resistencia mecánica — verificación del sistema de bloqueo |
| Rango de medición de carga | 1 – 3000 N |
| Exactitud de indicación de carga | ±1 % |
| Resolución de carga | ±500 000 divisiones |
| Registro de carga de pico | Sí |
| Carrera máxima del pasador de extracción | 300 mm |
| Designaciones de pasador aplicables | 16, 20, 24, 28, 32, 36 (JB/T 8181) |
| Elementos de aislador aplicables | 70 kN, 120 kN, 210 kN, 300 kN, 420 kN, 550 kN |
| Probetas aplicables | Aisladores cerámicos y de vidrio, un elemento o dos elementos en serie; sistema de bloqueo de un solo aislador compuesto |
| Sistema de control | PLC de marca con terminal de pantalla táctil integrada |
| Construcción principal | Bastidor de perfil de aluminio industrial; dispositivo de desplazamiento y posicionamiento; resguardo de protección; pieza de fijación del producto; unidad de tracción (gancho, célula de carga, volante, cojinete lineal de precisión) |
| Protección de seguridad | Resguardo de protección con sistema completo de control y protección de seguridad |
| Dimensiones del equipo (L×A×H) | 700 × 700 × 1800 mm |
| Peso neto | Unos 150 kg |
| Alimentación | CA 220 V, 1 kW |
| Condiciones ambientales | Temperatura de trabajo de −20 °C a 50 °C; alimentación estable de 220 V c.a.; ubicación interior con buena ventilación |
| Suministro | Bastidor del equipo — 1 juego; célula de carga — 1 juego; sistema de control — 1 juego; documentación adjunta — 1 juego |
