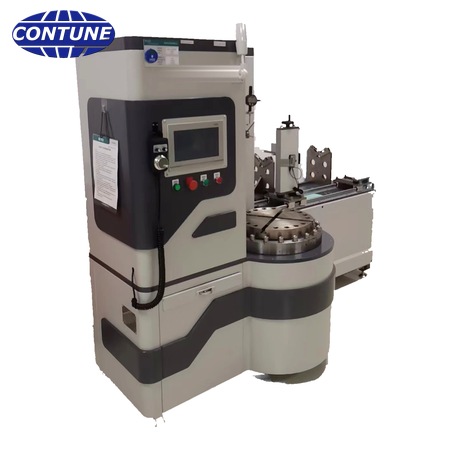

Plataforma de inspección de desviaciones dimensionales para aisladores soporte (paralelismo, excentricidad, pandeo y ángulo de aleta) — GB/T 8287.1 / IEC 60168 Anexo A
La plataforma de inspección de desviaciones dimensionales CT-PD26 realiza los controles de desviación de forma y posición de la norma GB/T 8287.1-2008 anexo A (IEC 60168 anexo A) sobre aisladores soporte de hasta 1000 mm de altura estructural: paralelismo, excentricidad, pandeo, ángulo de la aleta, desviación angular de los orificios de fijación, altura estructural y diámetro de la aleta, mediante un módulo de medición vertical y un módulo de medición horizontal.
- Detalles generales
- Información técnica
- Comentarios
- Productos relacionados
La plataforma de inspección de desviaciones dimensionales para aisladores soporte CT-PD26 realiza los controles de desviación de forma y posición exigidos por la norma GB/T 8287.1-2008, anexo A — Métodos de comprobación de las desviaciones de forma y posición de los aisladores soporte, que corresponde al anexo A de la norma IEC 60168 (Métodos de ensayo de las tolerancias de paralelismo, excentricidad, desviación angular, pandeo y ángulo de la aleta de los aisladores soporte) y al apartado 5.1 de la norma IEC 60168, Verificación de las dimensiones — ensayo de tipo y ensayo de muestreo. Una sola plataforma, formada por un módulo de medición vertical y un módulo de medición horizontal, comprueba un aislador soporte de hasta 1000 mm de altura estructural: paralelismo, excentricidad, pandeo, ángulo de la aleta, desviación angular de los orificios de fijación, altura estructural y diámetro de la aleta. La utilizan los fabricantes de aisladores soporte, las compañías eléctricas y los laboratorios de ensayos eléctricos para los ensayos de muestreo y la inspección dimensional de rutina.
¿Por qué deben comprobarse las desviaciones de forma y posición de un aislador soporte?
El anexo A de la norma IEC 60168 / GB/T 8287.1 especifica los métodos de comprobación de las tolerancias de paralelismo, excentricidad, desviación angular, pandeo y ángulo de la aleta de los aisladores soporte. Si alguna de estas desviaciones supera la tolerancia, el aislador no puede montarse correctamente en la estructura, los orificios de fijación no coinciden con los herrajes y las líneas de fuga y las distancias de aislamiento especificadas pueden no mantenerse. Por ello, la verificación de las dimensiones del apartado 5.1 es un ensayo de tipo y un ensayo de muestreo que todo diseño de aislador soporte debe superar antes de la entrega.
¿Qué comprueba el CT-PD26?
Una sola plataforma cubre la comprobación completa de las desviaciones de forma y posición de un aislador soporte:
- Paralelismo de las caras extremas
- Excentricidad — desviación máxima entre los ejes de las circunferencias de centros de los orificios de fijación superior e inferior
- Pandeo (rectitud) del eje del aislador
- Ángulo de la aleta
- Desviación angular de los orificios de fijación
- Altura estructural
- Diámetro de la aleta
Los datos de medición de los controles de paralelismo, excentricidad, pandeo y ángulo de la aleta pueden transmitirse por Modbus-RTU serie o por Modbus-TCP sobre Ethernet.
Módulo de medición vertical
El módulo vertical realiza los controles de paralelismo, excentricidad, pandeo y ángulo de la aleta, asistido por el software de medición dedicado. Admite aisladores soporte con diámetro de brida de herraje hasta φ400 mm y altura estructural de hasta 1 m (personalizable). La mesa giratoria gira 360° sin límite y la unidad de medición se desplaza verticalmente en todo el recorrido de 1 m (dimensiones de instalación y altura de medición personalizables). La mesa se suministra con ranuras en T, orificios roscados o placa adaptadora fabricada según el plano de brida del cliente. Comparadores digitales con alcance de ±25,4 mm (personalizable) miden las desviaciones horizontal y axial con cálculo automático de la desviación; los datos también pueden recogerse por cable y transmitirse al sistema de control en tiempo real. Una sola pasada adquiere automáticamente los cuatro conjuntos de datos de ensayo, controla la secuencia del ensayo y genera las estadísticas al finalizar. Los movimientos disponen de protección por finales de carrera y el umbral de protección es configurable.

Módulo de medición horizontal
El módulo horizontal realiza los controles de desviación angular de los orificios de fijación, de altura estructural y de diámetro de la aleta, con lectura digital. La máquina principal se construye sobre un bastidor soldado mecanizado en fresadora de control numérico y equipado con guías lineales de precisión; integra la unidad de medición, la unidad de elevación, el inclinómetro digital, las protecciones, las fijaciones y el dispositivo de soporte, y se apoya sobre ruedas nivelantes que permiten desplazarla hasta el puesto de medición adecuado. Todos los dispositivos de lectura son digitales y funcionan con batería.

Características técnicas
La especificación completa de ambos módulos, las interfaces de comunicación y el alcance del suministro figuran en la pestaña Información técnica.
Normas aplicadas
- GB/T 8287.1-2008 Aisladores soporte de interior y exterior de material cerámico o vidrio para instalaciones de tensión nominal superior a 1000 V — Parte 1: ensayos, anexo A — métodos de comprobación de las desviaciones de forma y posición
- IEC 60168 Ensayos de los aisladores soporte de interior y exterior, de material cerámico o vidrio, para instalaciones de tensión nominal superior a 1000 V, anexo A — tolerancias de paralelismo, excentricidad, desviación angular, pandeo y ángulo de la aleta; apartado 5.1 — verificación de las dimensiones
Módulo de medición vertical
| Diámetro de la mesa giratoria | φ400 mm |
| Espacio útil (altura estructural) | 1000 mm (personalizable) |
| Diámetro de brida de herraje admisible | hasta φ400 mm |
| Velocidad de la mesa giratoria | 0–2 rpm, regulable de forma continua |
| Velocidad de elevación | 500 mm/min |
| Planitud de la mesa | 0,1 mm |
| Concentricidad del centro de giro | 0,1 mm |
| Control | control por ordenador / lectura manual |
| Fijación del producto | ranuras en T, orificios roscados o placa adaptadora (fabricada según el plano de brida del cliente) |
| Medición del ángulo de la aleta | encoder rotativo de 2500 líneas, 0–90°, precisión 0,1° |
| Medición de las demás desviaciones | cuatro comparadores digitales, alcance 25,4 mm, precisión 0,01 mm, con cálculo automático de la desviación |
| Adquisición de datos | una sola pasada adquiere automáticamente el paralelismo, la excentricidad, el pandeo y el ángulo de la aleta, controla la secuencia del ensayo y emite las estadísticas |
| Comunicación | Modbus-RTU / Modbus-TCP |
| Protección | finales de carrera en los movimientos, umbrales de protección configurables |
| Placa de posicionamiento de la brida superior | superficie de medida mecanizada con precisión y resistente al desgaste |
Módulo de medición horizontal
| Dimensiones totales | 1500 × 560 × 1450 mm |
| Rango de medición angular | 4 × 90° |
| Precisión / repetibilidad | ±0,2° / 0,1° |
| Alimentación del inclinómetro digital | pila de zinc-manganeso de 9 V |
| Recorrido de la escala de elevación | 0–300 mm, resolución 0,01 mm / 0,0005″ (pila de 3 V CR2032) |
| Diámetro de brida de herraje admisible | hasta 600 mm |
| Medición de la altura estructural | 0–1000 mm (pie de rey digital) |
| Medición del diámetro de la aleta | 0–500 mm (pie de rey digital, mordaza larga de 600 mm) |
| Bastidor | bastidor soldado, superficies mecanizadas en fresadora de control numérico, guías lineales de precisión, ruedas nivelantes |
Alcance del suministro
| Módulo vertical | máquina principal vertical (altura útil 1000 mm), 1 juego; unidad de elevación (husillo, motor, reductor, guías), 1 juego; unidad de rotación (mesa φ400, motor, reductor, encoder angular), 1 juego; unidad de medición del ángulo de la aleta (varilla de medición, encoder angular), 1 juego; comparadores digitales de 25,4 mm, 4 unidades; consola de operación con ordenador y software dedicado, opcional, 1 juego; correderas en T M10/M12/M14/M16 con tornillos de 30 mm, 8 unidades por medida; placa de posicionamiento de la brida superior fabricada según el plano del cliente, 1 unidad |
| Elementos de posicionamiento y fijación | pasadores de posicionamiento φ14 / φ18 / φ24 / M12 / M16 / M20, 10 unidades cada uno; tornillos de vástago cónico M12 / M16 / M20, 6 unidades cada uno; tuercas de vástago cónico M12 / M16 / M20, 6 unidades cada una |
| Módulo horizontal | máquina principal horizontal (bastidor, volante), 1 unidad; inclinómetro digital 4 × 90°, 1 juego; pie de rey digital de altura estructural 1000 mm, 1 juego; pie de rey digital de diámetro de aleta con mordaza larga de 600 mm, 1 juego |
| Documentación | manual de usuario, certificado de conformidad, lista de embalaje, informe de ensayo de fábrica y tarjeta de garantía, un ejemplar de cada uno |
