Sistema de ensayo RIV – equipo de medida de la tensión de influencia radioeléctrica (RI) para aisladores de alta tensión — IEC 60437:2023

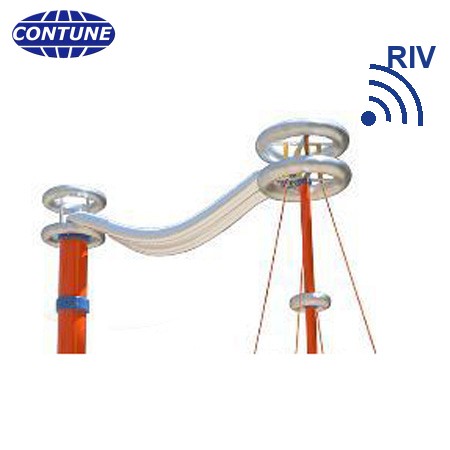

El sistema de ensayo RIV (sistema de supervisión de la tensión de influencia radioeléctrica) es una solución completa de laboratorio para el ensayo de perturbación radioeléctrica de los aisladores de líneas aéreas de alta tensión, de porcelana, de vidrio o de material compuesto polimérico. Diseñado conforme a la IEC 60437:2023 (edición 3.0), mide la tensión de influencia radioeléctrica (RIV) generada por las descargas de corona en los herrajes, los anillos de gradiente y las superficies de las aletas, sobre aisladores limpios y secos, mediante un receptor de cuasi-cresta CISPR 16-1-1 a 0,5 MHz / 1 MHz (rango 0,5–2 MHz seleccionable). La tensión de ensayo y el tiempo de mantenimiento son ajustables y programables, las curvas RIV–tensión y la tensión de extinción de corona se registran automáticamente y los modelos disponibles cubren de 150 kV a 1000 kV para las clases de tensión EAT y UAT.

El sistema de ensayo RIV de un vistazo

• Conformidad: IEC 60437:2023 (tercera edición), receptor de medida conforme a CISPR 16-1-1.
• Qué mide: la tensión de influencia radioeléctrica (RIV) en dBμV generada por las descargas de corona en las cadenas de aisladores, los herrajes y los anillos de gradiente.
• Objeto de ensayo: cadenas de aisladores de porcelana, de vidrio templado o de material compuesto polimérico, limpias y secas, para líneas aéreas de corriente alterna o continua por encima de 1000 V.
• Frecuencia de medida: 0,5 MHz o 1 MHz en estándar; rango 0,5–2 MHz seleccionable; detector de cuasi-cresta CISPR 16.
• Acoplamiento: impedancia de acoplamiento normalizada de 300 Ω.
• Rango de tensión: modelos de 150 kV a 1000 kV; otras tensiones, potencias y apantallamientos configurables a medida.

Principales características y ventajas

• Plena conformidad con la IEC 60437:2023 y la CISPR 16-1-1 — aceptado por compañías eléctricas, laboratorios de alta tensión y organismos de certificación de terceros.
• Tensión de ensayo ajustable — ajustable de forma continua y programable hasta la tensión de evaluación especificada, la tensión de servicio o los requisitos del proyecto.
• Tiempo de mantenimiento ajustable — el tiempo de permanencia a 1,1 × la tensión de ensayo especificada es configurable por el usuario (1 minuto, 5 minutos o más), y cubre tanto el ensayo de tipo IEC como el procedimiento de ensayo rápido en fábrica.
• Modular y configurable — la tensión asignada, la potencia, la cabina apantallada, el software de automatización, la plantilla de informe y la lista de accesorios son totalmente configurables; la especificación no se limita a la tabla de modelos estándar.
• Impedancia de acoplamiento normalizada de 300 Ω con un receptor RIV de cuasi-cresta de alta precisión y bajo ruido de fondo.
• Secuencia de ensayo automática — control de subida y bajada de tensión, registro automático de datos, trazado de las curvas RIV–tensión y detección de la tensión de extinción de corona.
• Informes trazables — exportación de informes en PDF / CSV, totalmente trazables para la presentación de un ensayo de tipo IEC.
• Seguridad — enclavamiento de seguridad y protección contra descargas disruptivas para la operación en laboratorios de alta tensión.

Aplicaciones

• Ensayo de tipo de aisladores de alta tensión de porcelana, de vidrio y compuestos según la IEC 60437.
• Ensayo de aceptación en fábrica (FAT) e inspección por muestreo de lotes para fabricantes de aisladores.
• Investigación y desarrollo y evaluación del comportamiento frente a la corona de cadenas de aisladores, anillos de gradiente y herrajes de línea.
• Laboratorios de ensayo de alta tensión de terceros, institutos de investigación de compañías eléctricas y cualificación de materiales para proyectos de transporte de energía.
• Verificación del comportamiento frente a la perturbación radioeléctrica de los herrajes de las líneas aéreas de transporte.

Normas de referencia

• IEC 60437:2023 — Ensayo de perturbación radioeléctrica sobre aisladores de alta tensión (edición 3.0, sustituye a la edición 2.0:1997).
• CISPR 16-1-1 — Especificación de los aparatos y métodos de medida de las perturbaciones radioeléctricas y de la inmunidad.
• IEC 61284 — Líneas aéreas — Requisitos y ensayos para herrajes.

Método de ensayo y criterios de aceptación (IEC 60437:2023)

El ensayo de perturbación radioeléctrica de la IEC 60437 se realiza en laboratorio sobre muestras de aisladores limpias y secas:

1. Preparar la muestra de aislador limpia y seca e instalar el conductor simulado y los anillos de gradiente según la configuración real de servicio.
2. Elevar la tensión a 1,1 × la tensión de ensayo especificada y mantenerla durante el tiempo de mantenimiento configurado (5 minutos como mínimo para el ensayo de tipo).
3. Descender la tensión por escalones y registrar la RIV en cada punto de tensión hasta el 30 % de la tensión de ensayo.
4. Volver a subir hasta 1,1 × la tensión de ensayo especificada y mantener durante 1 minuto.
5. Descender de nuevo, registrar las lecturas de RIV, trazar la curva RIV–tensión y determinar la tensión de extinción de corona.
6. Para el ensayo rápido de lotes en fábrica: aplicar 1,1 × la tensión de ensayo durante al menos 1 minuto y, a continuación, medir la RIV a la tensión de evaluación especificada.

La IEC 60437:2023 define el método de ensayo; el límite de RIV (dBμV) lo fija la especificación del proyecto o el acuerdo técnico del comprador. Criterios de aceptación habituales: RIV a la tensión de servicio especificada ≤ 60 dBμV (0,5 MHz, cuasi-cresta), y tensión de extinción de corona superior a la tensión de servicio máxima de la línea de transporte.

Preguntas frecuentes sobre el ensayo RIV

1. ¿Qué es la supervisión RIV de los aisladores?

La supervisión RIV mide la tensión de influencia radioeléctrica, es decir, el ruido de radiofrecuencia generado por las descargas de corona en las cadenas de aisladores de alta tensión y sus herrajes. El ensayo RIV evalúa el comportamiento frente a la perturbación radioeléctrica de los aisladores de las líneas aéreas de transporte y está especificado por la IEC 60437.

2. ¿Qué norma sigue este sistema de ensayo RIV?

El sistema de ensayo RIV sigue la IEC 60437:2023 (tercera edición, que sustituye a la segunda edición de 1997). Su receptor de medida cumple la CISPR 16-1-1. La norma define el método de ensayo; el límite numérico de RIV en dBμV lo fija la especificación del proyecto o el acuerdo técnico del comprador.

3. ¿Puede ensayar aisladores compuestos, de vidrio y de porcelana?

Sí. El sistema ensaya cadenas de aisladores de porcelana, cadenas de vidrio templado y cadenas de material compuesto polimérico, incluidos los soportes compuestos de poste y los aisladores huecos de poste cubiertos por la tercera edición de la IEC 60437.

4. ¿El ensayo RIV se realiza en condiciones húmedas o contaminadas?

No. El ensayo RIV de laboratorio de la IEC 60437 se realiza sobre aisladores limpios y secos, en condiciones atmosféricas de 10–35 °C y 45–75 % de humedad relativa. Los ensayos de perturbación radioeléctrica con lluvia, humectación o contaminación quedan fuera del alcance de la IEC 60437 y siguen otras publicaciones, como la CISPR 18-2.

5. ¿Se pueden ajustar la tensión y el tiempo de mantenimiento?

Sí. El procedimiento normal de ensayo RIV sube hasta 1,1 × la tensión de ensayo especificada y mantiene durante un tiempo configurable — 5 minutos como mínimo para los ensayos de tipo, o al menos 1 minuto para el procedimiento de ensayo rápido en fábrica. La tensión de ensayo también es ajustable y programable hasta la tensión de evaluación definida.

6. ¿Cómo elijo el modelo adecuado de sistema de ensayo RIV?

Elija el modelo según la tensión más elevada del sistema al que correspondan los aisladores que ensaye: RIV-150 para cadenas de clase 132 kV, RIV-250 para la clase 220 kV, RIV-500 para cadenas EAT de 400–500 kV y RIV-1000 para cadenas UAT de 1000 kV. Dado que la tensión asignada, la potencia y el apantallamiento son configurables, el dimensionamiento final se adapta normalmente a la distribución de su laboratorio y a la especificación del proyecto, y no solo a la tabla estándar.

Equipos de ensayo de aisladores relacionados

Este sistema de ensayo RIV pertenece a la gama de equipos de ensayo eléctrico para aisladores. Contune también suministra el equipo de ensayo de frecuencia industrial para aisladores para los ensayos de tensión soportada, de descarga disruptiva en seco y bajo lluvia y de perforación, así como el probador combinado de resistencia electromecánica de aisladores para los elementos de cadena. Consulte el catálogo completo de máquinas de ensayo de aisladores para soluciones de ensayo mecánico y eléctrico.

Contacte con nuestro equipo de ingeniería para obtener la hoja de datos detallada, el plano de distribución, un presupuesto y casos de referencia del sistema de ensayo RIV para su laboratorio de aisladores de alta tensión.
