Para solicitar un sistema de ensayo RIV de aisladores, indique la muestra y su montaje, tensión y frecuencia de evaluación, receptor, acoplamiento, ruido de fondo aceptable y registros requeridos. La tensión nominal por sí sola no garantiza una medición útil: el propio circuito puede generar corona.

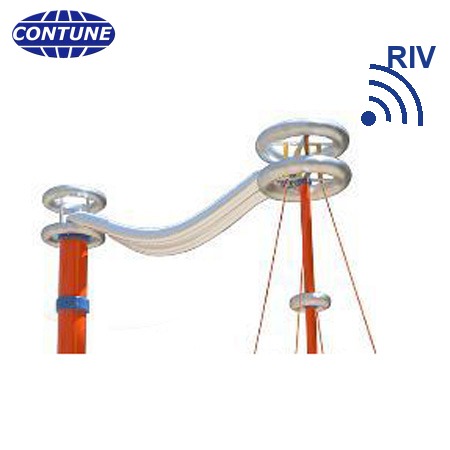

La IEC 60437:2023 describe un ensayo de laboratorio en aisladores limpios y secos a 0,5 MHz o 1 MHz, u otras frecuencias entre 0,5 y 2 MHz. Cubre líneas aéreas de CA o CC y líneas de tracción por encima de 1.000 V. La página de Contune describe receptor cuasi-pico CISPR 16-1-1, acoplamiento de 300 Ω, control programable y opciones de 150 a 1.000 kV. Confirme en la oferta la configuración exacta.
Definir la muestra y el montaje
Envíe dimensiones de la unidad o cadena de porcelana, vidrio o material compuesto, conductor simulado, herrajes, anillos de gradación y orientación. Una descarga en un herraje puede alterar el resultado aunque no cambie el aislador.
Datos para la solicitud
| Elemento | Dato necesario |
|---|---|
| Fuente | Tensión máxima, CA o CC, potencia y regulación |
| Receptor | Frecuencia, detector, calibración e incertidumbre |
| Acoplamiento | Impedancia, esquema, cables y puesta a tierra |
| Ruido de fondo | Medición del circuito según el método acordado y medidas correctivas |
| Informe | Muestra, tensión, frecuencia, lectura RIV, unidades y configuración |
Solicite el diagrama del circuito y el alcance de calibración, no solo la ficha del receptor. El límite de aceptación y el punto de evaluación deben figurar en la especificación del comprador; no se deducen de la tensión nominal del equipo.
Comprobaciones FAT
- Revisar espacio, distancias, blindaje y tierra.
- Verificar calibración, frecuencia y ruido de fondo.
- Ejecutar la secuencia con un montaje representativo y guardar lecturas con fecha.
- Comprobar exportación, enclavamientos, parada de emergencia y descarga segura.
Preguntas frecuentes
¿Cubre muestras mojadas?
El alcance de IEC 60437 describe aisladores limpios y secos en laboratorio.
¿Es obligatoria la frecuencia de 0,5 MHz?
No. También figura 1 MHz y se permiten otras frecuencias entre 0,5 y 2 MHz. Defina la contractual.
¿Basta una fuente de 500 kV?
No. También deben verificarse receptor, acoplamiento, geometría y ruido de fondo.
